| 适用流体： | 气 / 水 |
|---|---|
| 常用使用圧力： | 0.7MPa（7kgf/㎠）以下 |
| 使用环境温度： | -20〜60℃（-4〜132°F） |
| 流体温度： | 0〜50℃（32〜122°F） |
| 外包装： | 插座5pcs/盒 插头10pcs/盒 |

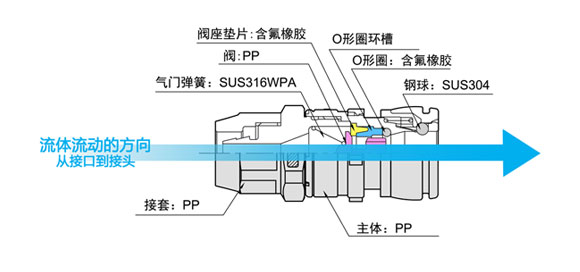

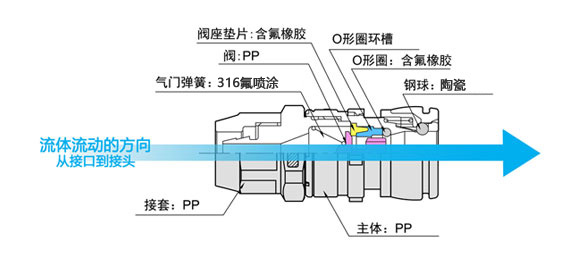

用于腐蚀性环境管道的自锁式塑料快速接头
流体管道中的PP塑料接头最大的优势就在于耐腐蚀、不生锈、重量轻、操作便捷。
而且它在作业时即便碰触到其他物体，也不会对物体造成损伤。
通常用于腐蚀性环境的管道连接，在食品，化学，医疗行业也有广泛应用。

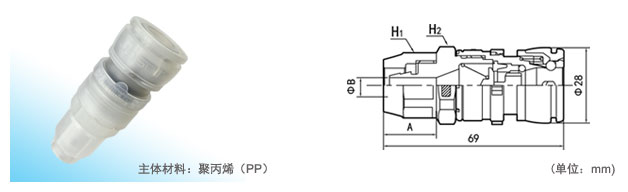

型号 | 安装软管尺寸 (内径×外径Φmm) | 重量(g) | A | B | H1(六角) | H2(六角) |
|---|---|---|---|---|---|---|
TNV-4P | 4×6 | 20 | 22 | 4 | 19 | 22 |
TNV-5P | 5×8 | 20 | 22 | 4 | 19 | 22 |
TNV-6.5P | 6.5×10 | 20 | 22 | 5.5 | 19 | 22 |
TNV-8P | 8×12 | 22 | 22 | 7 | 22 | 24 |
TNV-9P | 9×15 | 24 | 22 | 7 | 24 | 26 |

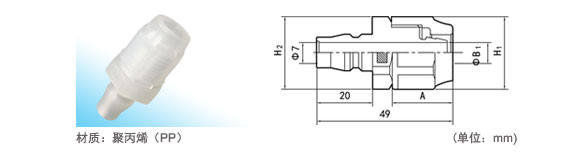

型号 | 安装软管尺寸 (内外径Φmm) | 重量(g) | A | B | H1(六角) | H2(六角) |
|---|---|---|---|---|---|---|
| JN-4P | 4×6 | 8 | 22 | 4 | 19 | 22 |
| JN-5P | 5×8 | 8 | 22 | 4 | 19 | 22 |
| JN-6.5P | 6.5×10 | 8 | 22 | 5.5 | 19 | 22 |
| JN-8P | 8×12 | 10 | 22 | 7 | 22 | 22 |
| JN-9P | 9×15 | 12 | 22 | 7 | 24 | 24 |

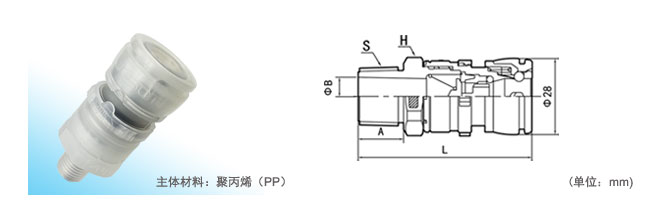

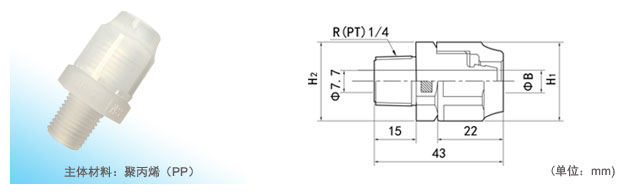

型号 | 安装另一端 内螺纹规格 | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
TSV-1P | Rc(PT)1/8 | 20 | 9.5 | 4 | R(PT)1/8 | 56.5 | 26 |
TSV-2P | Rc(PT)1/4 | 21 | 14.5 | 7.3 | R(PT)1/4 | 61.5 | 26 |
TSV-3P | Rc(PT)3/8 | 22 | 14.5 | 8 | R(PT)3/8 | 61.5 | 26 |
TSV-4P | Rc(PT)1/2 | 24 | 14.5 | 14 | R(PT)1/2 | 61.5 | 26 |

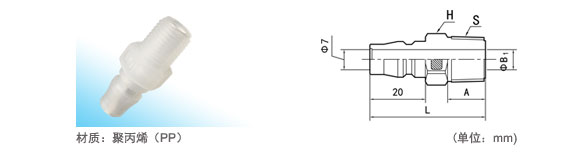

型号 | 安装另一端 内螺纹规格 | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
JS-01P | Rc(PT)1/8 | 3 | 9.5 | 4 | R(PT)1/8 | 38 | 17 |
JS-02P | Rc(PT)1/4 | 4 | 14 | 6 | R(PT)1/4 | 42 | 17 |
JS-03P | Rc(PT)3/8 | 5 | 14 | 7.2 | R(PT)3/8 | 42 | 17 |
JS-04P | Rc(PT)1/2 | 7 | 16.5 | 14 | R(PT)1/2 | 43.5 | 22 |

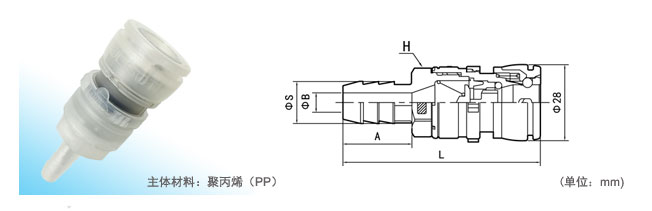

型号 | 安装另一端 软管尺寸 (内径Φmm) | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
TTV-2P | 7 （1/4"） | 19 | 25 | 5 | 9 | 72 | 22 |
TTV-3P | 10（3/8"） | 19 | 24 | 7 | 11.5 | 71 | 22 |
TTV-4P | 13 （1/2"） | 20 | 24 | 7 | 15 | 71 | 22 |

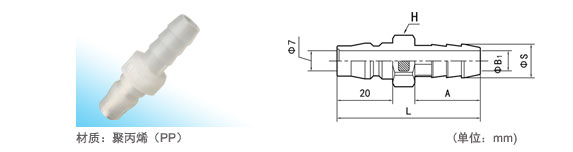

型号 | 安装另一端 软管尺寸 (内径Φmm) | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
JT-02P | 7 （1/4"） | 4 | 25 | 5 | 9 | 53 | 17 |
JT-03P | 10（3/8"） | 5 | 24 | 7 | 11.5 | 52 | 17 |
JT-04P | 13 （1/2"） | 6 | 24 | 7 | 15 | 52 | 22 |
型号 | 安装另一端软管 尺寸(内径×外径 Φmm) | 重量(g) | B | H1 | H2 |
|---|---|---|---|---|---|
SN-4W | 4×6 | 12 | 4 | 19 | 22 |
SN-5W | 5×8 | 12 | 4 | 19 | 22 |
SN-6.5W | 6.5×10 | 12 | 5.5 | 19 | 22 |
SN-8W | 8×12 | 14 | 7 | 22 | 22 |
SN-9N | 9×15 | 16 | 7 | 24 | 24 |

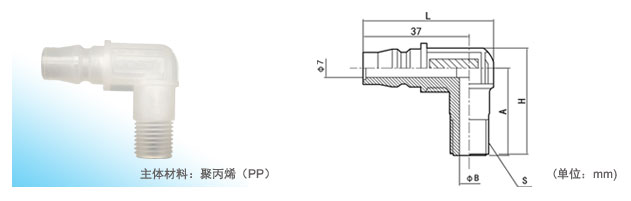

型号 | 安装另一端 外螺纹尺寸 | 重量(g) | A | B | L | H | S |
|---|---|---|---|---|---|---|---|
JSL-01P | Rc（PT）1/8 | 5 | 29 | 5.4 | 45 | 37 | R（PT）1/8 |
JSL-02P | Rc（PT）1/4 | 6 | 30 | 7.4 | 45 | 37 | R（PT）1/4 |
JSL-03P | Rc（PT）3/8 | 7 | 31 | 10 | 45 | 37 | R（PT）3/8 |
JSL-04P | Rc（PT）1/2 | 9 | 33 | 12 | 45.5 | 40 | R（PT）1/2 |
※ R螺纹是:牙型角55°圆锥管螺纹，螺纹具有1：16 的锥度。外螺纹代号为R,内螺纹代号为Rc .
※ 也有无阀(没有阀门)规格。
※ 使用腐蚀性流体之前，请参考PP材料的耐腐蚀性后使用。
